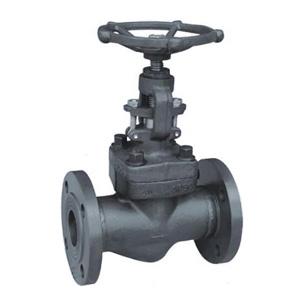

锻钢截止阀
执行标准
| 设计与制造 | JB/T3595 | |
| 连接端尺寸 | 结构长度 | JB/T3595 |
| 焊端尺寸 | JB/T79 | |
| 检验与试验 | JB/T3595 | |
| 材料 | 碳钢 | GB/T12229 |
| 不锈钢 | GB/T1220 | |
| 合金钢 | GB3077 | |
| 标志 | GB/T12220 | |
| 供货 | JB/T7928 | |
| 型号 | 阀体 | 阀盖 | 阀瓣 | 阀座 | 阀杆 | 填料 | 适用介质 | 适用温度 |
| J41H-(16)C | A105 | 3Cr13 | 2Cr13 | 2Cr13 | 柔性石墨 | 水、油品、蒸汽 | 450 | |
| J41W-(25)P | 1Cr18Ni9Ti | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | PTFE | 硝酸类 | 200 | |
| J41Y-(40)P | 1Cr18Ni9Ti | Ocr18Ni9+Stellite12 | 0Cr18Ni9+Stellite6 | 1Cr18Ni9Ti | PTFE | 厌酸类、碱液 | 200 | |
| J41W-(40)R | 0Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 0Cr18Ni12Mo2Ti | 1Cr18Ni12Mo2Ti | PTFE | 醋酸类、磷酸 | 200 | |
| J41Y-(100)L | 0Cr17Ni14Mo2 | 316L+Stllite12 | 316L+Stellite+ | 316L | PTFE | 尿素、甲铵液、磷酸 | 200 | |
| J41-(64)H | 15CrMo(F12) | F12+ Stllite12 | F12+Stellite6 | 25Cr2Mo1VA | 柔性石墨 | 水、油品、蒸汽 | 550 | |
| J41-(100)I | 1Cr5Mo | 1Cr5Mo+ Stllite12 | 1Cr5Mo+Stellite6 | 25Cr2Mo1VA | 柔性石墨 | 水、油品、蒸汽 | 550 | |
规 格 | 压力 磅级 | L | H（开） | W | D3 | D2 | D1 | T | f | N-ф | 重量（㎏） | ||||
| 英制 | 公制 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | ||||||||
| 1/2 | 15 | 150 | 108 | 158 | 163 | 100 | 100 | 35 | 60.5 | 89 | 11.5 | 1.6 | 4-16 | 4.5 | 6.9 |
| 300 | 152 | 66.5 | 95 | 14.5 | 1.6 | 4-16 | 4.8 | 7.7 | |||||||
| 600 | 165 | 66.5 | 95 | 14.5 | 6.4 | 4-16 | 5.6 | 7.8 | |||||||
| 3/4 | 20 | 150 | 117 | 163 | 193 | 100 | 125 | 43 | 70 | 98 | 13 | 1.6 | 4-16 | 6.9 | 9.8 |
| 300 | 178 | 82.5 | 118 | 16 | 1.6 | 4-19 | 7.7 | 11.3 | |||||||
| 600 | 190 | 82.5 | 118 | 16 | 6.4 | 4-19 | 7.8 | 12.5 | |||||||
| 1 | 25 | 150 | 127 | 193 | 250 | 125 | 160 | 51 | 79.5 | 108 | 14.5 | 1.6 | 4-16 | 9.8 | 13.5 |
| 300 | 203 | 89 | 124 | 17.5 | 1.6 | 4-19 | 11 | 16.8 | |||||||
| 600 | 216 | 89 | 124 | 17.5 | 6.4 | 4-19 | 12.5 | 17.5 | |||||||
| 1 1/4 | 32 | 150 | 140 | 250 | 250 | 160 | 160 | 63 | 89 | 118 | 16 | 1.6 | 4-16 | 13.5 | 19.5 |
| 300 | 216 | 98.5 | 133 | 19.5 | 1.6 | 4-19 | 16.8 | 21.2 | |||||||
| 600 | 229 | 98.5 | 133 | 21 | 6.4 | 4-19 | 17 | 23.5 | |||||||
| 1 1/2 | 40 | 150 | 165 | 250 | 291 | 160 | 180 | 73 | 98.5 | 127 | 17.5 | 1.6 | 4-16 | 19.5 | 28.5 |
| 300 | 229 | 114.5 | 156 | 21 | 1.6 | 4-22.5 | 21.5 | 32.6 | |||||||
| 600 | 241 | 114.5 | 156 | 22.5 | 6.4 | 4-22.5 | 23.5 | 38.5 | |||||||
| 2 | 50 | 150 | 203 | 291 | 312 | 180 | 200 | 92 | 120.5 | 152 | 19.5 | 1.6 | 4-19 | 28 | 30.3 |
| 300 | 267 | 127 | 165 | 22.5 | 1.6 | 8-19 | 32.5 | 35 | |||||||
| 600 | 292 | 127 | 165 | 25.5 | 6.4 | 8-19 | 38.8 | 42.2 | |||||||
| 规 格 | 压力 K级 | L | H（开） | W | D3 | D2 | D1 | T | f | N-ф | 重量（㎏） | ||||
| 英制 | 公制 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | ||||||||
| 1/2 | 15 | 10K | 108 | 158 | 163 | 100 | 100 | 52 | 70 | 95 | 12 | 1 | 4-15 | 4.8 | 7.2 |
| 20K | 152 | 70 | 95 | 14 | 4-15 | 5.2 | 8.0 | ||||||||
| 40K | 165 | 55 | 80 | 115 | 20 | 4-19 | 7.4 | 9.8 | |||||||
| 3/4 | 20 | 10K | 117 | 163 | 193 | 100 | 125 | 58 | 75 | 100 | 14 | 1 | 4-15 | 7.2 | 10.2 |
| 20K | 178 | 75 | 100 | 16 | 4-15 | 8.0 | 12.0 | ||||||||
| 40K | 190 | 60 | 85 | 120 | 20 | 4-19 | 9.8 | 13.3 | |||||||
| 1 | 25 | 10K | 127 | 193 | 250 | 125 | 160 | 740 | 90 | 125 | 14 | 1 | 4-19 | 10.2 | 14.2 |
| 20K | 203 | 90 | 125 | 16 | 4-19 | 12.0 | 15.7 | ||||||||
| 40K | 216 | 70 | 95 | 130 | 22 | 4-19 | 13.3 | 18.5 | |||||||
| 1 1/4 | 32 | 10K | 140 | 250 | 250 | 160 | 160 | 80 | 100 | 135 | 16 | 2 | 4-19 | 14.2 | 20.0 |
| 20K | 215 | 100 | 135 | 18 | 4-19 | 15.7 | 23.0 | ||||||||
| 40K | 229 | 80 | 105 | 140 | 24 | 4-19 | 18.5 | 27.3 | |||||||
| 1 1/2 | 40 | 10K | 162 | 250 | 291 | 160 | 180 | 85 | 105 | 140 | 16 | 2 | 4-19 | 20.0 | 29.5 |
| 20K | 229 | 105 | 140 | 16 | 4-19 | 23.0 | 35.4 | ||||||||
| 40K | 241 | 960 | 120 | 160 | 24 | 4-23 | 27.3 | 38.6 | |||||||
| 2 | 50 | 10K | 178 | 291 | 312 | 180 | 200 | 100 | 120 | 155 | 16 | 2 | 4-19 | 29.5 | 30.3 |
| 20K | 267 | 120 | 155 | 18 | 8-19 | 35.4 | 36.6 | ||||||||
| 40K | 292 | 105 | 130 | 165 | 26 | 8-19 | 38.6 | 40.0 | |||||||
规格 | L | H（开） | W | D3 | D2 | D1 | T | f | N-ф | 重量 | ||
| 英 制 | 公 制 | B.B | W.B | |||||||||
| 1/2 | 15 | 216 | 207 | 100 | 60.5 | 82.5 | 120 | 22.5 | 6.4 | 4-22 | 7.4 | 8.0 |
| 3/4 | 20 | 229 | 207 | 100 | 66.5 | 89 | 130 | 25.5 | 6.4 | 4-22 | 12.5 | 13.2 |
| 1 | 25 | 254 | 240 | 125 | 71.5 | 101.5 | 150 | 29.5 | 6.4 | 4-26 | 16.0 | 17.4 |
| 1 1/4 | 32 | 279 | 258 | 160 | 81.0 | 111.1 | 159 | 29.5 | 6.4 | 4-26 | 17.2 | 19.0 |
| 1 1/2 | 40 | 305 | 290 | 160 | 92.0 | 124 | 180 | 32.0 | 6.4 | 4-30 | 23.0 | 24.5 |
| 2 | 50 | 268 | 337 | 180 | 124.0 | 165.1 | 216 | 38.5 | 7.9 | 8-26 | 29.8 | 31.0 |
