高压锻钢球阀

2024-01-24 09:59:23阀门信息网编辑:超级管理员人气:57

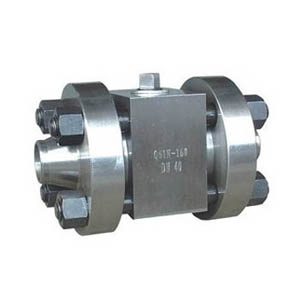

高压锻钢球阀将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,高压锻钢球阀在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能。
特点
1、阀门中腔停滞的压力异常超过弹簧的预紧力时,阀座后退脱离球体,达到自动泄压的效果,泄压后阀座自动复位。
2、当万一发生火灾或由于异常升温使阀座密封圈烧损或软化时,在弹簧和介质压力作用下,使支撑圈球面部位和球体形成金属对金属接触,达到暂时密封作用,组织了火灾进一步扩大。
3、填料压盖部位密封采用PTFR填料和O型密封圈双重密封,特别适用于气体介质,填料装在填料盘内,可随时采用摩擦系数低的新型SF型自润滑滑动轴衬,减低操作力矩。
零部件材料
序号零件名称材质
GBASTM
1夹套25105
2阀座WCBA216-WCB
3阀体25A105
4密封圈PTFE、对位聚苯
5球体

6阀杆1Cr13A247-410
7填料柔性石墨
8填料压盖WCBA216-WCB
连接尺寸
公称通径(DN)dLDEQHW管螺纹
(mm)(in)(mm)(in)P
203/4"19117401 1/2"58.5147101170G3/4"
251"25127502"62.5156106170G3/4"
401 1/2"38165652 1/2"63.5181125250G3/4"
502"51178803"68218135250G3/4"
803"762291506"82275193350G3/4"
1004"1022542008"83300265420G3/4"
1506"15229225010"954033551000G3/4"
2008"20333030012"1004954101300G3/4"
