锻钢闸阀

2024-01-24 10:05:07阀门信息网编辑:超级管理员人气:59

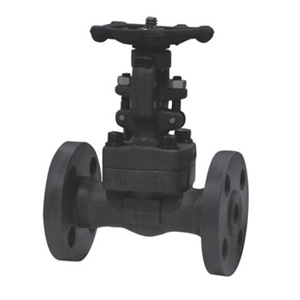

锻钢闸阀整体法兰端阀门有三种阀盖设计,第一种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接,第三种是自密封阀盖,通过螺纹与自密封阀盖连接。

锻钢闸阀适用于Class150~2500LB、工作温度-29~425℃(碳钢)或 -29~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。在石油管道上应用较多。
零部件材料
序号零件名称CS to ASTMAS to ASTMSS to ASTM
Type A105NType F22Type F304(L)Type F316(L)
1阀体A105NA182 F22A182 F304(L)A182 F316(L)
2阀座A276 420A276 304A276 304(L)A276 316(L)
3闸板A182 F430/F410A182 F304A182 F304(L)A182 F316(L)
4阀杆A182 F6aA182 F22A182 F304(L)A182 F316(L)
5垫片316夹柔性石墨316夹PTFE
6阀盖A105NA182 F22A182 F304(L)A182 F316(L)
7阀盖 螺栓A193 B7A193 B16A193 B8A193 B8M
8圆柱销A276 420A182 F304
9填料压套A276 410A182 F304(L)A182 F316(L)
10活节螺栓A193 B7A193 B16A193 B8A193 B8M
11填料压板A105A182 F11A182 F304(L)A182 F316(L)
12螺母A194 2HA194 4A194 8A194 8M
13阀杆螺母A276 420
14锁紧螺母A194 2HA194 4A194 8A194 8M
15铭牌SS
16手轮A197
17润滑垫片A473 431
18填料柔性石墨PTFE
适用介质水、蒸汽、油品等水、蒸气、油品等硝酸、醋酸等
适用温度-29°C~425°C-29°C~550°C-29°C~200°C
连接尺寸
通径  NPS  1/23/411/41 1/22
L(RF) L1(BW)  150108117127140165178
300140152165178190216
600165190216229241292
H(OPEN)  150,300158169197236246283
600169197236246283320
  W  100100125160160180
    Weights      150  RF4.55.28.211.512.520.3
BW2.83.35.47.18.212.5
300  RF4.86.29.31415.523.4
BW3.54.46.88.19.215.4
600  RF5.97.410.416.217.528.3
BW4.55.18.210.512.420.1



  通径 NPS1/23/411/41 1/22
L(RTJ)900,1500216229254279305368
L1(BW)900,1500216229254279305368
H(OPEN)197197236246283330
W125125160160180200
WeightsRTJ7.211.515.616.222.632.8
BW5.29.312.413.818.927.5

了解更多锻钢阀门产品请点击进入详情页
