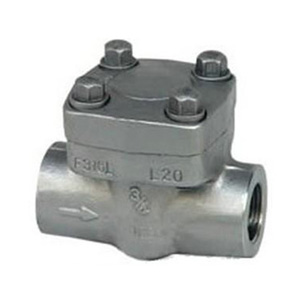

内螺纹锻钢止回阀

2024-01-24 10:13:07阀门信息网编辑:超级管理员人气:61


内螺纹锻钢止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。
特点
整体式上密封座;
锻钢止回阀采用以下结构;
旋启式止回阀 按需求内置弹簧;
全径或缩径 升降式止回阀 球式止回阀;
螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖;
承插端符合ASME B16.11、螺纹连接端(NPT)符合ANSI/ASME B1.20.1、阀瓣可变换为节流型、针型、球型。
标准规范
设计制造标准JB/T 7746、API602
结构长度标准GB/T 12221-2005
连接法兰标准GB/T 9113
承插焊标准JB/T 1751、ASME  B16.11
螺纹连接标准GB 7306、ASME  B2.1
压力温度等级GB/T 12224-2005
试验检验标准GB/T 13927-2008
零部件材料
型号H61H、H61Y
适用温度(℃)≤425
适用介质水、蒸汽、油品
材料阀体、阀盖碳素钢
阀瓣铬不锈钢
密封面铬不锈钢或碳钢对焊铁基合金
垫片柔性石墨
连接尺寸
通径缩径RB3/81/23/4111/411/22/
NPS全径FB/3/81/23/4111/411/22
L150~800Lb797992111120152172200
900~1500Lb111111111130152172220220
H(OPEN)150~800Lb6161657995103118132
900~1500Lb65797997104120139215
WeightsBolted150~800Lb1.41.21.53.13.95.68.912.5
900~1500Lb1.63.43.35.56.09.212.916.2
Welded150~800Lb1.11.01.22.93.34.98.110.9
900~1500Lb1.33.23.14.85.48.511.214.3

了解更多锻钢阀门产品请点击进入详情页
