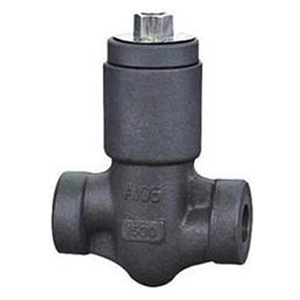

H61H升降式锻钢止回阀

2024-01-24 10:47:18阀门信息网编辑:超级管理员人气:60


H61H升降式锻钢止回阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。止回阀存在三种不同的设计结构,它们是升降式止回阀,球式止回阀和旋启式止回阀。
特点
1、流道通畅、流体阻力小。
2、动作灵敏、密封性能好。
3、使用寿命长、可靠性高。
4、阀瓣关闭快速,水锤压力小。
5、阀瓣行程短、关阀冲击力小。
6、整体结构、简单紧凑、造型美观。
7、水平或垂直管道均可使用,安装方便。
8、结构长度短、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20。
零部件材料
主 要 零 部 件阀体、阀盖、摇杆WCBCF8CF8MWC6、WC9
阀瓣WCB堆Cr13或硬质合金CF8堆硬质合金CF8M堆硬质合金WC6、WC9堆硬质合金
阀座25堆Cr13或硬质合金304堆硬质合金316堆硬质合金20Cr1MoV堆硬质合金
垫片软铁、XB450聚四氟乙烯聚四氟乙烯不锈钢 耐酸石棉缠绕垫
螺栓35CrMoA35CrMoA35CrMoA25Cr1Mo1V
螺母45454535CrMoA
主要参数适用介质油品、水、蒸汽硝酸类醋酸类油品、水、蒸汽
适用温度℃≤425≤200≤200≤550
链接尺寸
NPS1/23/4111/411/22
L900~1500Lb1401401401781 7821 6
2500Lb1861861 86232232279
H117117117152152195
重量900~1500Lb7.57.06.818.518.120.3
2500Lb9.07.68.419.520.121.8

了解更多锻钢阀门产品请点击进入详情页
