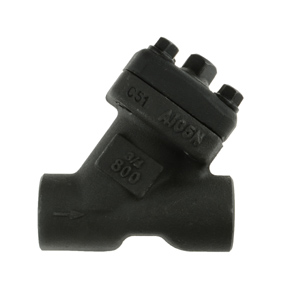

锻钢过滤器

2024-01-24 09:57:04阀门信息网编辑:超级管理员人气:53


锻钢过滤器是输送介质的管道系统的一种过滤装置,锻钢过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的入口端,用来除去介质中的杂质,以保护阀门及设备的正常使用。锻钢过滤器具有结构好,阻力小,排污方便等特点。锻钢过滤器适用介质可为水、油、气。一般通水网为18~30目,通气网为10~100目,通油网为100~480目。
零部件材料
序号零件名称A105/F6aA105/F6工dFSLF2/304F11/F6adFF304(L)/304(L)F316(L)/316(L)F51/51
1阀体A105A105LF2F11F304(L)F316(L)F51
2过滤网304304304304304(L)316(L)316(L)
3铭牌ALALALALALALAL
4铆钉d62d62d62d62d62d62d62
5垫片304+柔性石墨304+柔性石墨304+柔性石墨304+柔性石墨304+柔性石墨304+柔性石墨304+柔性石墨
6阀盖A105A105LF2F11F304(L)F316(L)F51
7螺栓B7B7L7B16B8(M)B8(M)B8M
800LB连接尺寸
规格(NPS)R.P3/81/23/411-1/41-1/222-1/2
F.P1/43/81/23/411-1/41-1/22
结构长度(mm)L9898111120140140170200
中心高度(开)d707070100110120120150
流道孔径(mm)d791317.530303546
重量(Kg)2.22.22.14.28.98.91018.6
1500lb连接尺寸
规格(NPS)F.P3/81/23/411-1/41-1/22
结构长度(mm)L98111120140140170200
中心高度(开)d7070100110120120150
流道孔径(mm)d9121520283240
重量(Kg)2.14.298.91018.620
了解更多锻钢阀门产品请点击进入详情页
