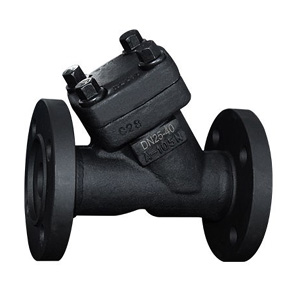

Y型锻钢过滤器

2024-01-24 09:58:02阀门信息网编辑:超级管理员人气:53


锻钢过滤器是采用螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓连接,缠绕式垫片(304加柔性石墨制造)或采用金属环连接密封。锻钢Y型过滤器通常装在多种装置设备的入口端,锻钢Y型过滤器用来除去介质中的杂技,以保护阀门及设备的正常使用。锻钢Y型过滤器具有结构简单/阻力小,排污方便等特点。一般用水滤网采用18-30目/英寸,如用户有其他要求过滤网可定制。
零件材质
序号零件名称材料名称
1阀体A105A182 F22A182 F304A182 F316A182 F304LA182 F316L
2垫片304+柔性石墨
3阀盖A105A276 304A182 F304A182 F316A182 F304LA182 F316L
4螺栓A193 B7A193 B16A193 B8A193 B8MA193 B8A193 B8M
5铭牌不锈钢
6螺母A19 42HA19 44A19 48A19 48MA19 48A19 48M
7过滤网SS304SS304SS304SS316SS304LSS316L
8排污污塞A105A182 F22A182 F304A182 F316A182 F304LA182 F316L
适用介质水、蒸汽、油品等硝酸、醋酸等
适用温度-29℃~425℃-29℃~550℃-29℃~200℃
执行标准
设计制造BS5352 MSS SP-118
连接端尺寸承插口ANSI B16.11、JB/T1751
螺纹端ANSI B1.20.1、JB/T7306
对焊端ANSI B16.25、JB/T12224
法兰端ANSI B16.5、JB79
检查和试验API598、GB/T13927、JB/T9092
连接尺寸
压力等级CLASS公称通径DN(mm)NPS(in)尺寸(mm)流道孔径d(mm)重量(Kg)
LH
800Lb151/2"11170132.1
203/4"12010017.54.2
251"140110308.9
321 1/4"140120308.9
401 1/2"1701203510
502"2001504618.6
900Lb-1500Lb151/2"11170124.2
203/4"120100159
251"140110208.9
321 1/4"1401202810
401 1/2"1701203218.6
502"2001504020
